Erdungs- und Kurzschließvorrichtung, 120/50 mm² max. Kurzschlussstrom 23,7 kA, f. Kugel-Ø 25 mm

Art.Nr.:
2517
ca. 2 Wochen ca. 2 Wochen (Ausland abweichend)
Preisanzeige nur für freigeschaltete Kunden

Auf den Merkzettel
Beschreibung

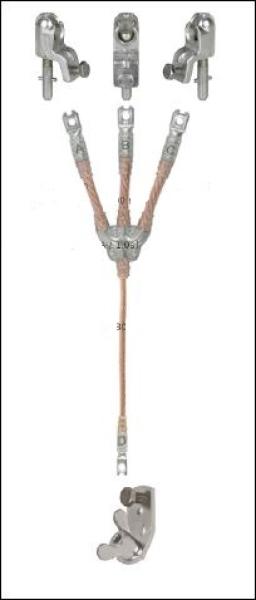

Dreipolige Erdungs- und Kurzschließvorrichtung nach VDE 0683 Teil 100 (EN/IEC 61230)

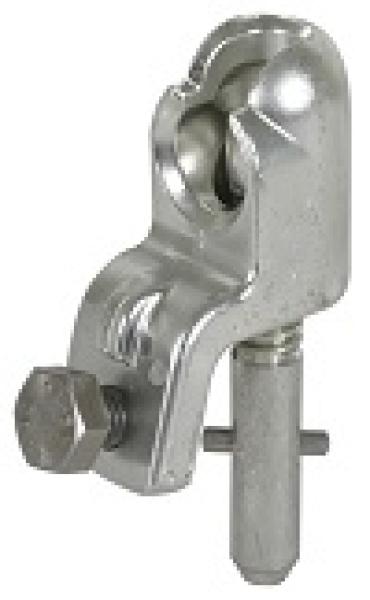

Phasenseite mit 3 Stück Kugelkopfhauben starr, für Kugelfestpunkt 25 mm Ø
Spindeln mit Querstift

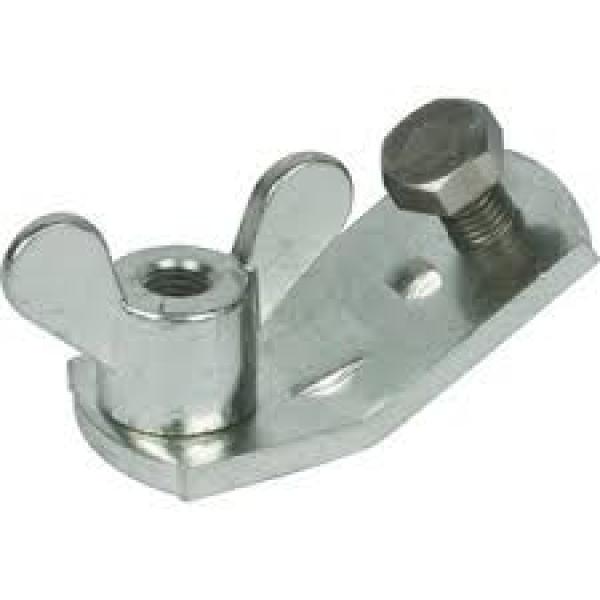

Erdanschlussstück mit Flügelmutter M 12

Seileinführungen und Verbindungsstück transparent kunststoffummantelt, mit zusätzlichem Knickschutz

Seillängen und Seilquerschnitte

Phasenseile a 600 mm lang, 120 mm²
Erdungsseil b 1800 mm lang, 50 mm²

Hinweis nach VDE 0683-100 5.2.1: Erdungsseile zum Einsatz in Netzen mit unmittelbarer Sternpunkterdung müssen denselben Querschnitt wie die entsprechenden Phasenseile haben.

Andere Seillängen sowie Ausführung mit nicht reduzierten Erdseilquerschnitten, Kugelkopfhauben drehbar, andere Erdungsklemmen und Erdanschlussstücke auf Anfrage.
