nach DIN/VDE 0682 Teil 552 und VDE 0105 Teil 1
zum Schutz gegen zufälliges Berühren aktiver Teile
für Mittelspannungsanlagen mit Nennspannung über 1 kV bis 30 kV
Nur für Innenraumanlagen
Werkstoff: Hart-PVC DIN 16927, Farbe rot ähnlich RAL 3000
Plattenstärke: 6,0 mm für Nennspannung bis 30 kV
Bauform A - ohne Hilfs- und Begrenzungsmarkierungen
für Anlagen mit Führungsschienen und Einführungsschlitz in Zellentür bzw. Zellenwand. Zum Einbringen und Herausnehmen von Hand bei geschlossener Zelle (Schutzabstand vorhanden)
Bauform B - mit Hilfs- und Begrenzungsmarkierungen
für Anlagen mit Führungsschienen. Zum Einbringen und Herausnehmen von Hand bei geöffneter Zelle (kein Schutzabstand)
Bauform C - ohne Hilfs- und Begrenzungsmarkierungen

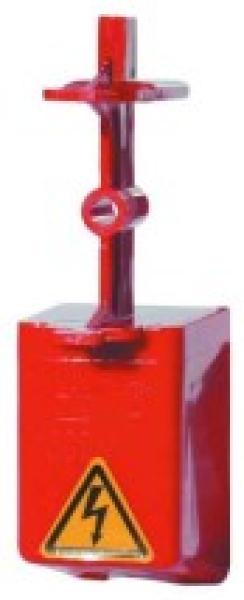

für Anlagen mit hochgelegenen Führungsschienen. Zum Einbringen und Herausnehmen mittels schwenkbaren Haltebolzen und Isolierstange. (Schutzabstand durch Isolierstange)
Ausführung nach Ihren Angaben:
- mit oder ohne Handgriffaussparungen
- mit oder ohne Abkantung
- mit oder ohne Ausschnitte für Schalterantriebe usw.
- mit oder ohne U-Profil-Verstärkung
