nach DIN/VDE 0682 Teil 552 und VDE 0105 Teil 1
zum Schutz gegen zufälliges Berühren aktiver Teile
für Mittelspannungsanlagen mit Nennspannung über 1 kV bis 30 kV
Nur für Innenraumanlagen
Werkstoff: Hart-PVC DIN 16927, Farbe rot ähnlich RAL 3000
Plattenstärke: 6,0 mm für Nennspannung bis 30 kV

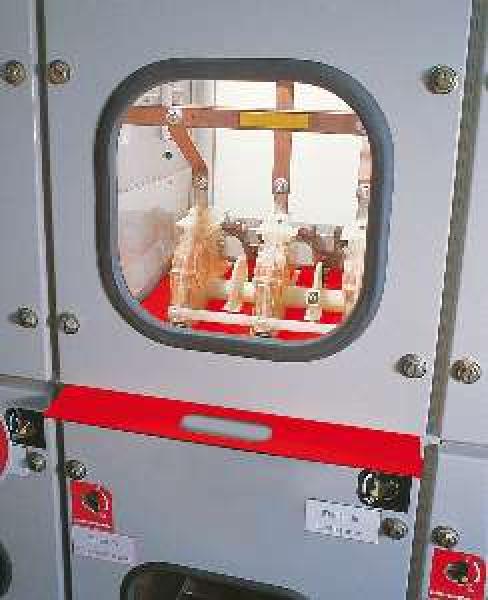

Bauform A - ohne Hilfs- und Begrenzungsmarkierungen

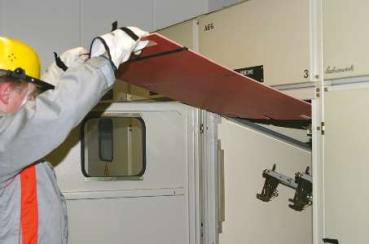

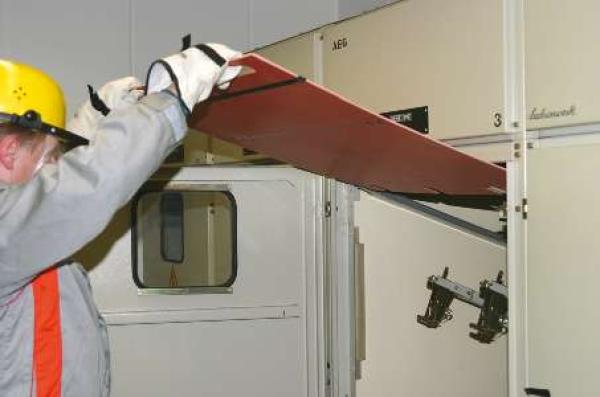

für Anlagen mit Führungsschienen und Einführungsschlitz in Zellentür bzw. Zellenwand. Zum Einbringen und Herausnehmen von Hand bei geschlossener Zelle (Schutzabstand vorhanden)

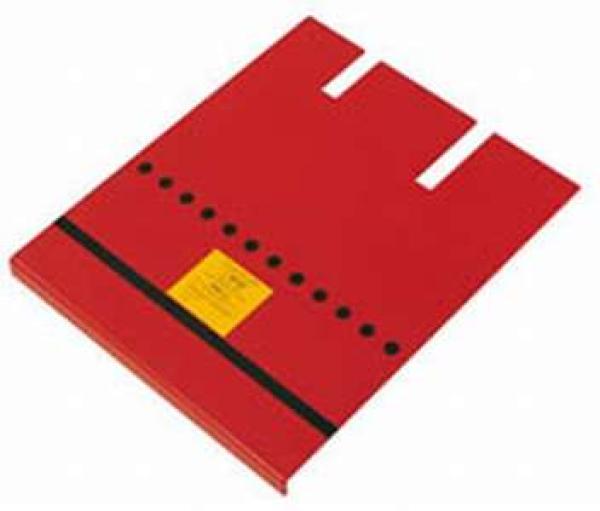

Bauform B - mit Hilfs- und Begrenzungsmarkierungen
für Anlagen mit Führungsschienen. Zum Einbringen und Herausnehmen von Hand bei geöffneter Zelle (kein Schutzabstand)
Bauform C - ohne Hilfs- und Begrenzungsmarkierungen

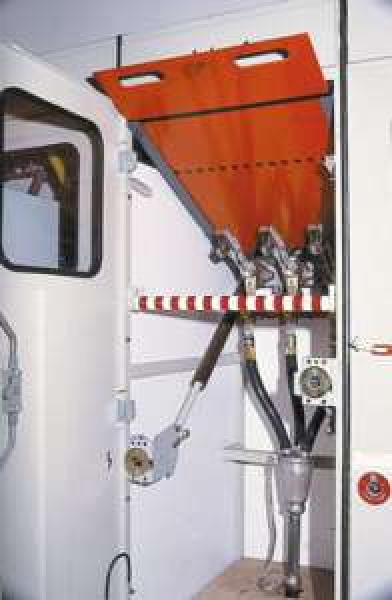

für Anlagen mit hochgelegenen Führungsschienen. Zum Einbringen und Herausnehmen mittels schwenkbaren Haltebolzen und Isolierstange. (Schutzabstand durch Isolierstange)
Ausführung nach Ihren Angaben:
- mit oder ohne Handgriffaussparungen
- mit oder ohne Abkantung
- mit oder ohne Ausschnitte für Schalterantriebe usw.
- mit oder ohne U-Profil-Verstärkung
Zur Verbesserung der Querstabilität empfehlen wir:
- Schutzplatten Maß b = 1000 bis 1400 mm mit Abkantung 35 mm 90°
- Schutzplatten Maß b über 1400 mm mit U-Profil-Verstärkung auf der Unterseite verschraubt
Bei Ihrer Anfrage oder im Auftragsfall bitte stets angeben:
- Bauform
- Plattenmaße a (= Tiefe) und b (= Breite)
- Anzahl der Handgriffaussparungen
- Position und Maße von Ausschnitte
- evtl. Sonderausführung nach Ihren Angaben

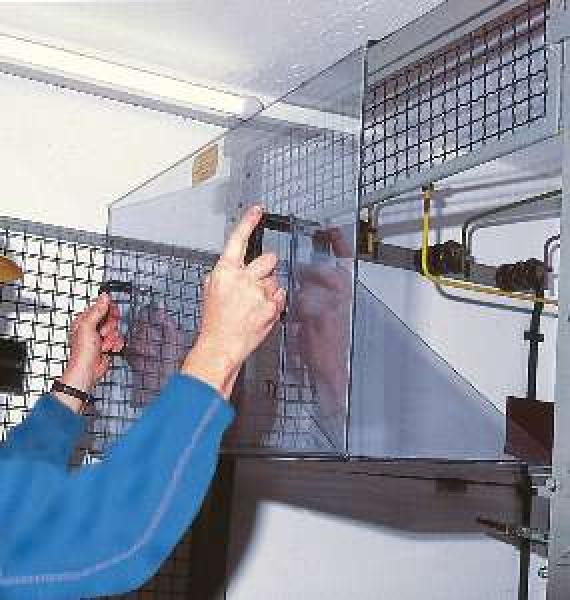

Isolierende Schutzplatten in gewinkelter Ausführung oder aus Polycarbonat (Makrolon) farblos transparent auf Anfrage lieferbar.
